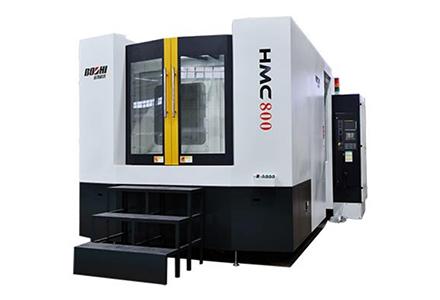

HMC800臥式加工中心采用正T型結構，整體式底座，大跨距雙層壁立柱，三軸滾柱導軌，整機結構剛性高。機床采用進口高速滾珠絲杠，強制冷卻主軸，有力保證了機床的精度穩定性。采用高檔數控系統，高速配置，控制精度高，能滿足各行業需求。
產品特點：

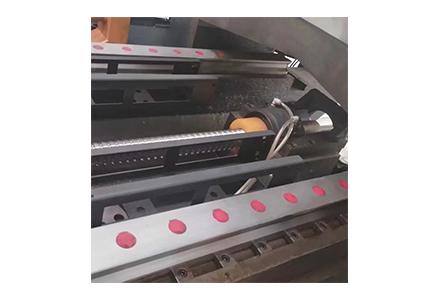

1) 正T型階梯床身結構，三軸滾柱線軌，整機高剛性；

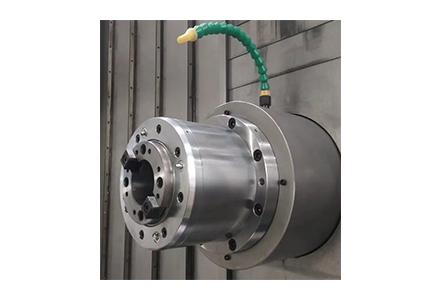

2) 皮帶式主軸配減速箱結構，可進行大扭矩切削加工；
3) 主軸、絲杠、絲杠軸承全部強制冷卻，主軸自重氣平衡，整機精度高而穩定；

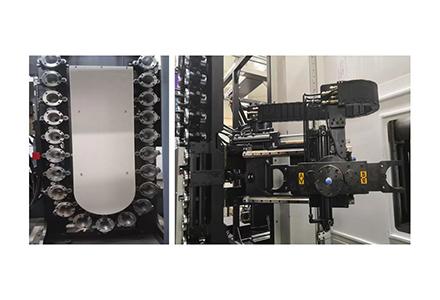

4) 雙交換工作臺，雙螺旋排屑器+鏈?zhǔn)脚判计?，中心出水（選配），鏈?zhǔn)降稁?，加工效率高?/span>
5) 主軸、光柵尺氣幕保護(選配)，廣泛適用各種場合。
適用行業：
適用于箱體、盤類、板殼、機座等零件的批量多面機械加工，特別適合用于各種模具、有色金屬等零件的高精高速加工。
|
單位 |
HMC800 |
||
|
移 動 |
X軸 |
mm |
1500 |
|
Y軸 |
mm |
1350 |
|
|
Z軸 |
mm |
1350 |
|
|
主軸端到工作臺中心的距離 |
mm |
100-1450 |
|
|
主軸中心到托盤頂部的距離 |
mm |
100-1450 |
|
|
工 作 臺 及 托 盤 |
工作臺尺寸 |
mm |
800×800 |
|
工作臺分度 |
Deg |
360×1°（0.001°） |
|
|
工作臺類型 |
|
螺紋孔型24-M16 |
|
|
工作臺承載能力 |
kg |
2000 |
|
|
最大工件尺寸，回轉直徑 |
mm |
Ф1500，H1400 |
|
|
托盤交換型式 |
|
旋轉式 |
|
|
托盤交換時間 |
s |
24 |
|
|
托盤個數 |
|
2 |
|
|
工作臺離地面距離 |
mm |
1300 |
|
|
工作臺最大承載扭矩 |
Nm |
4255 |
|
|
主 軸 |
主軸最高轉速 |
r/min |
6000 |
|
主軸功率 |
kW |
22/26 |
|
|
主軸扭矩 |
Nm |
560/662 |
|
|
錐孔 |
|
BT50 |
|
|
主軸冷卻方式 |
|
強制冷卻 |
|
|
進 給 |
導軌 |
|
滾柱線性導軌 |
|
進給電機扭矩X/Y/Z |
Nm |
30/30/30 |
|
|
快速進給速度X/Y/Z |
m/min |
32/32/32 |
|
|
切削進給速度X/Y/Z |
m/min |
12 |
|
|
絲杠冷卻 |
|
強制冷卻 |
|
|
三軸光柵 |
|
選配 |
|
|
刀 具 裝 置 |
刀具容納數 |
把 |
40（60） |
|
刀具交換方式 |
|
機械手 |
|
|
刀具選擇方式 |
|
雙向 |
|
|
刀具最大重量 |
kg |
25 |
|
|
最大刀具直徑（滿刀/鄰空） |
mm |
125/250 |
|
|
最大刀具長度 |
mm |
500 |
|
|
刀柄型式 |
|
MAS403 BT50 |
|
|
拉釘型式 |
|
MAS403 P50T-1（45°） |
|
|
換刀時間（T-T）（C-C） |
s |
4.0/18 |
|
|
精 度 |
定位精度 |
mm |
0.01 |
|
配光柵尺定位精度 |
mm |
0.01 |
|
|
重復定位精度 |
mm |
0.009 |
|
|
配光柵尺重復定位精度 |
mm |
0.004 |
|
|
工作臺分度定位精度 |
″ |
15 |
|
|
工作臺重復分度定位精度 |
″ |
±3 |
|
|
其 它 |
數控系統 |
|
FANUC 0i-MF |
|
氣源 |
MPa |
≥0.6 |
|
|
切削液槽容量 |
L |
600 |
|
|
電源 |
kW |
65 |
|
|
機床外形尺寸(不含排屑器) |
mm |
6700×4900×3900 |
|
|
機床重量 |
kg |
25000 |
|
